控制灯光

本样例将通过EdgeX网关控制灯光

布局下载

布局下载：灯光控制.xde

准备工作

1. XDE设备已连接至平台
2. EdgeX网关一台
3. 8路继电器 / RELAY_CX_8208E一台
4. 灯泡一个

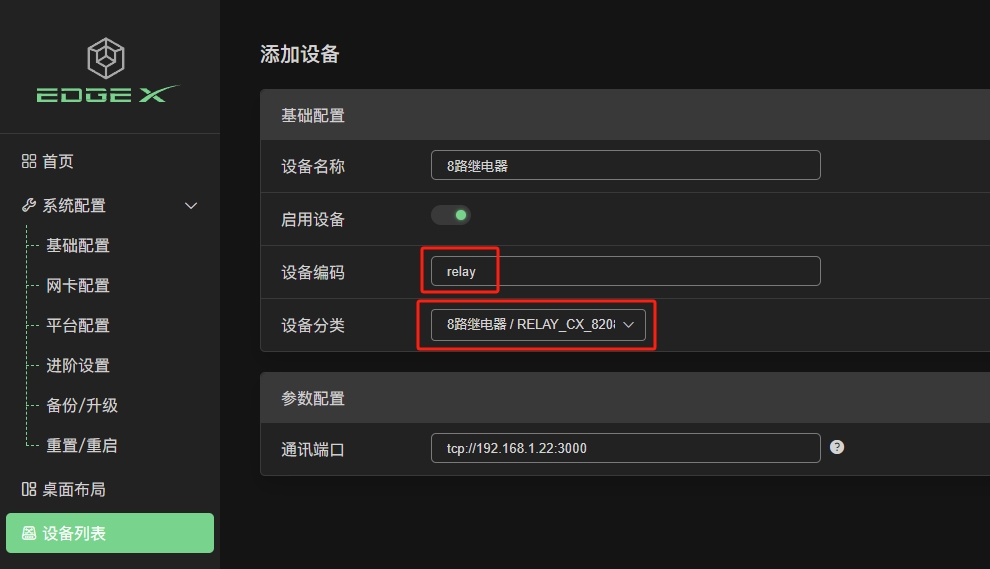

1. 在网关中添加类型为8路继电器 / RELAY_CX_8208E的设备并命名为relay

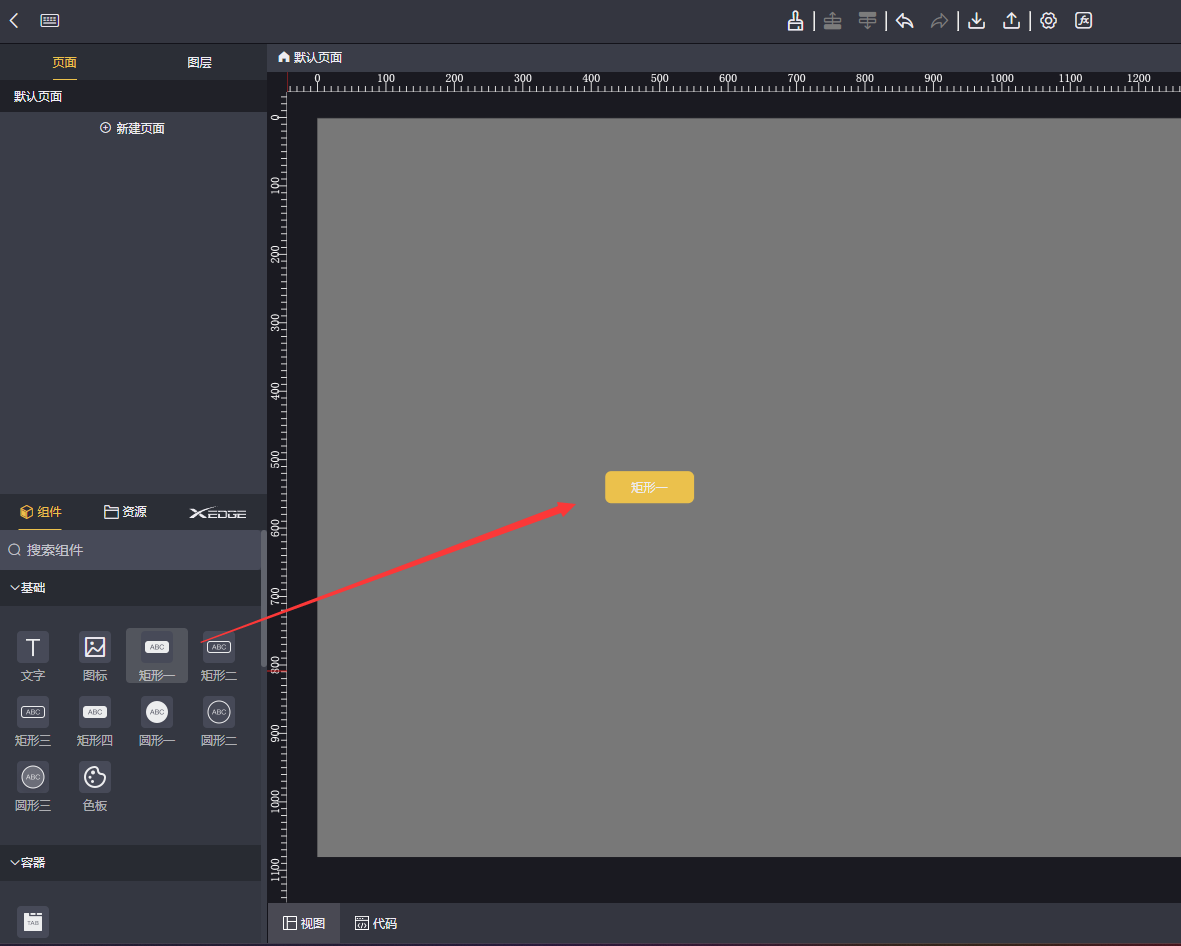

2. 拖拽任意矩形组件至画布

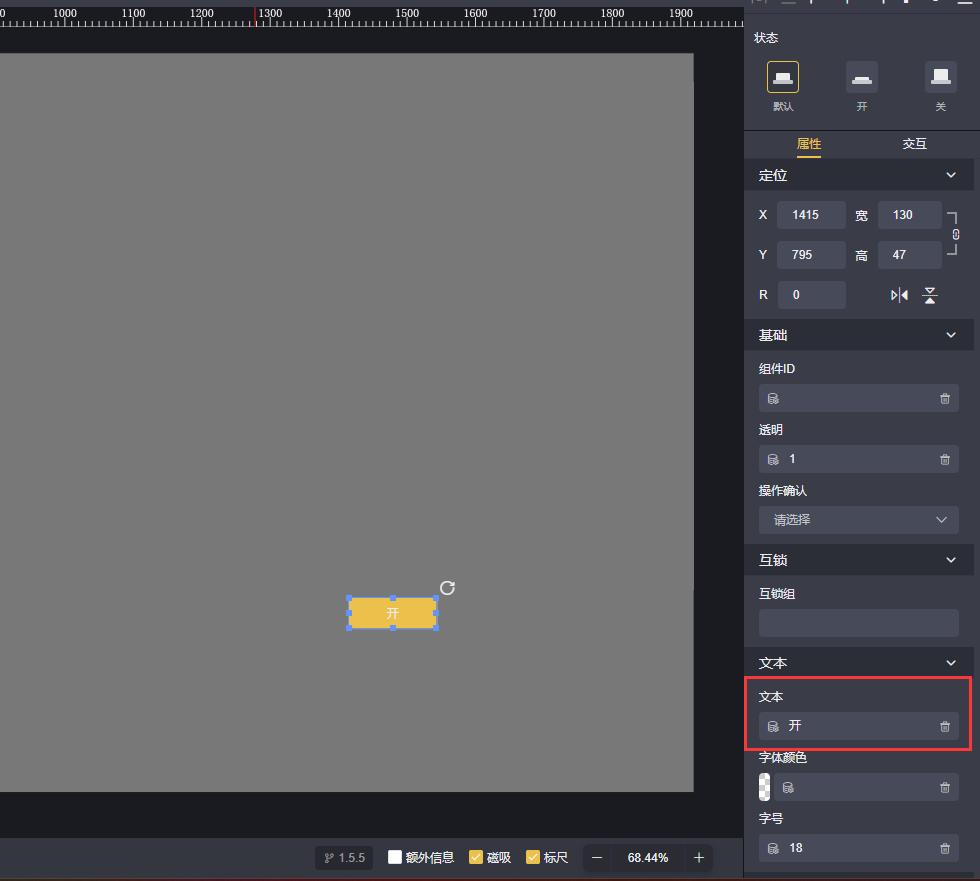

3. 选中该组件并将文本修改为开

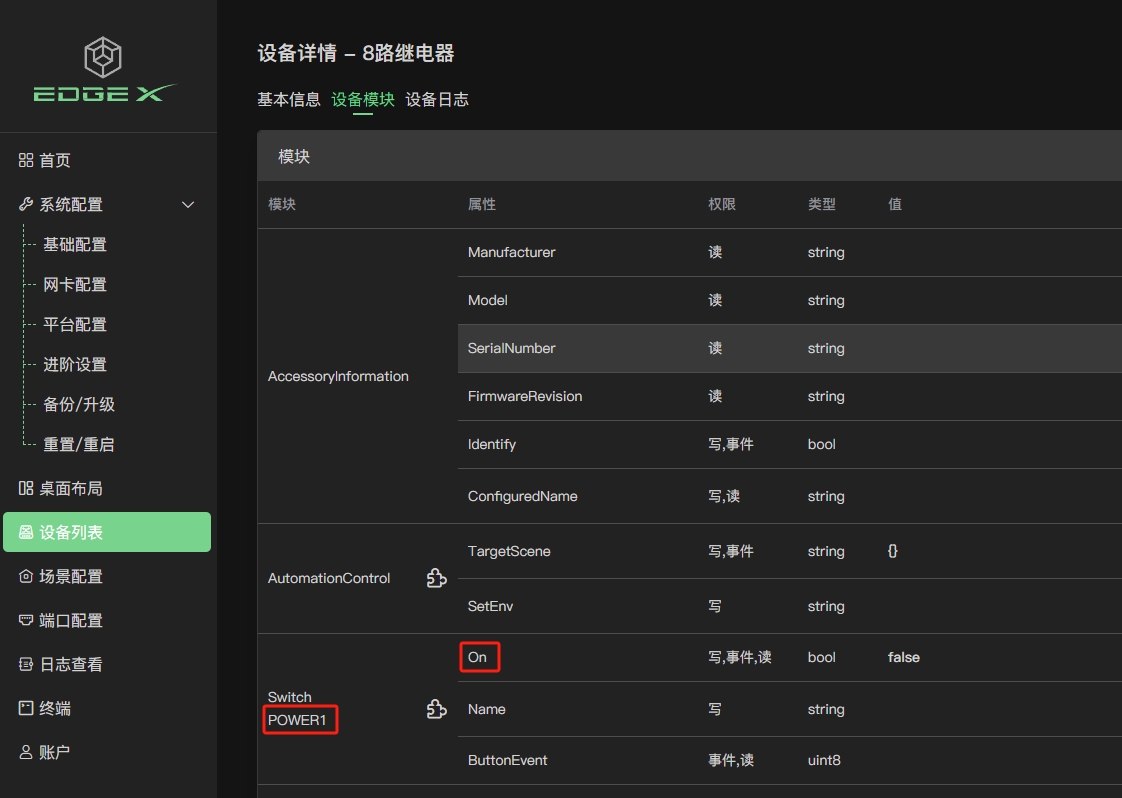

4. 打开网关刚刚添加的设备relay，记住第一路继电器模块POWER1和属性On稍后会用到

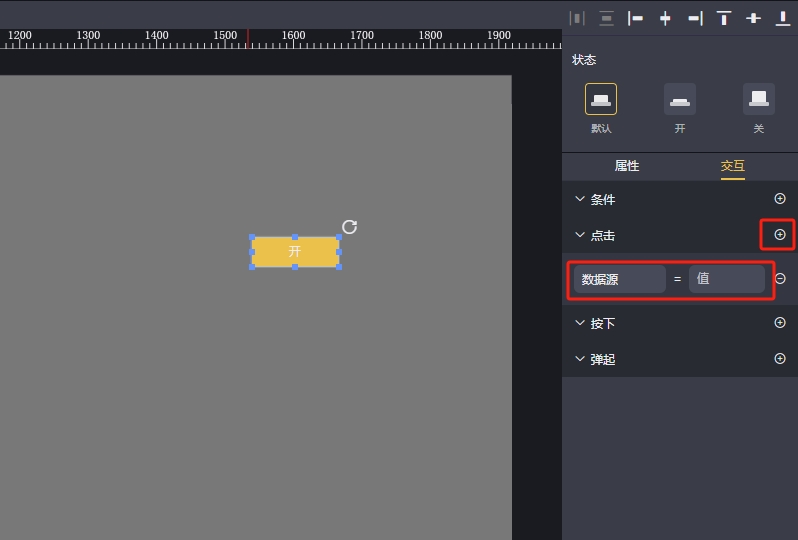

5. 设计器切换至交互页面

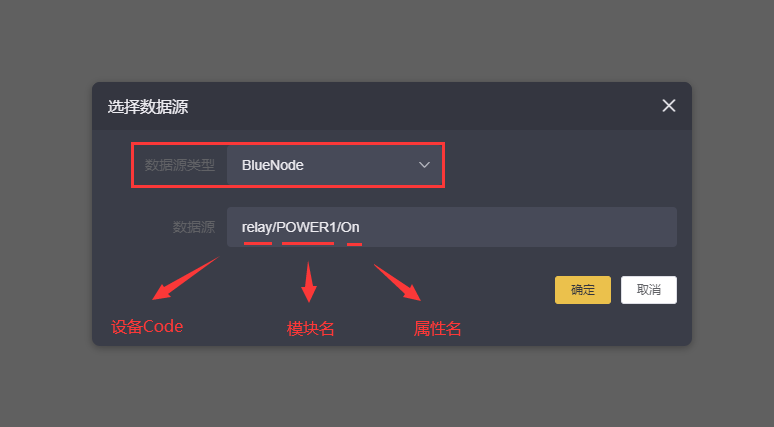

6. 设置点击动作要修改的数据源，数据类型选BlueNode，数据源填入relay/POWER1/On

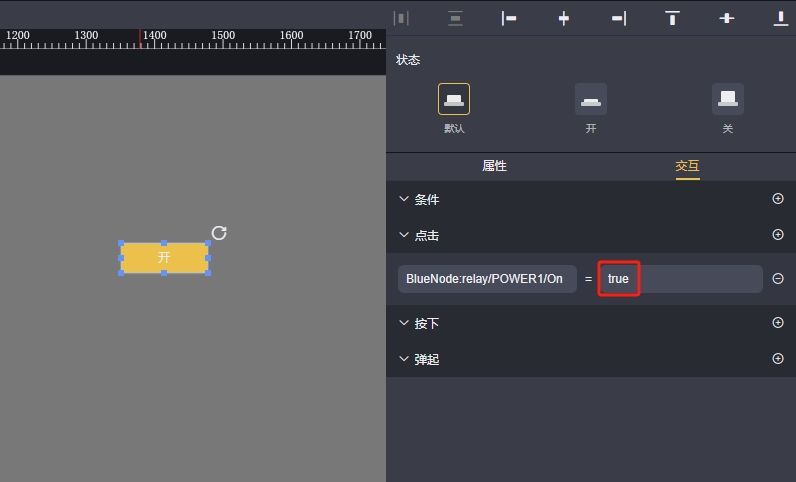

7. 将目标值修改为true

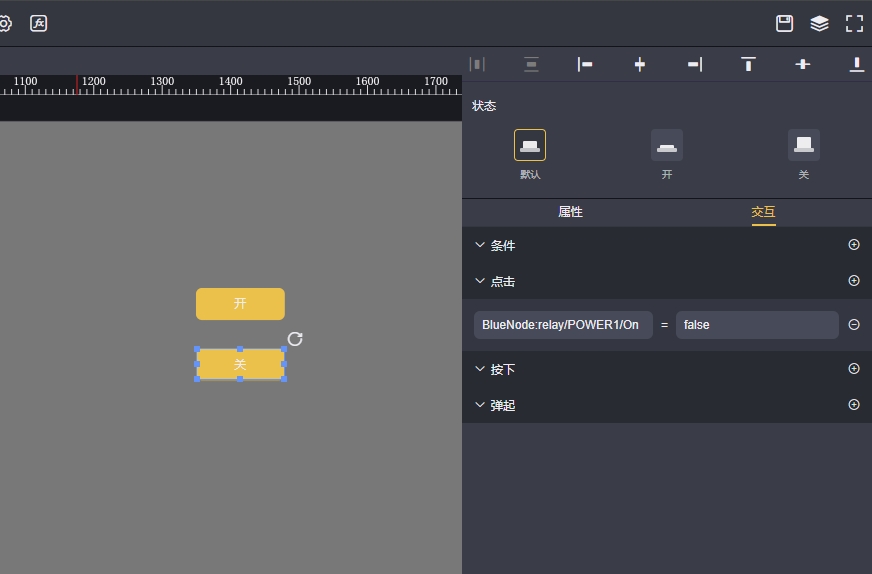

8. 选择按钮并按快捷键Ctrl + C Ctrl + V复制一个按钮到画布，将文字改为关，目标值改为false

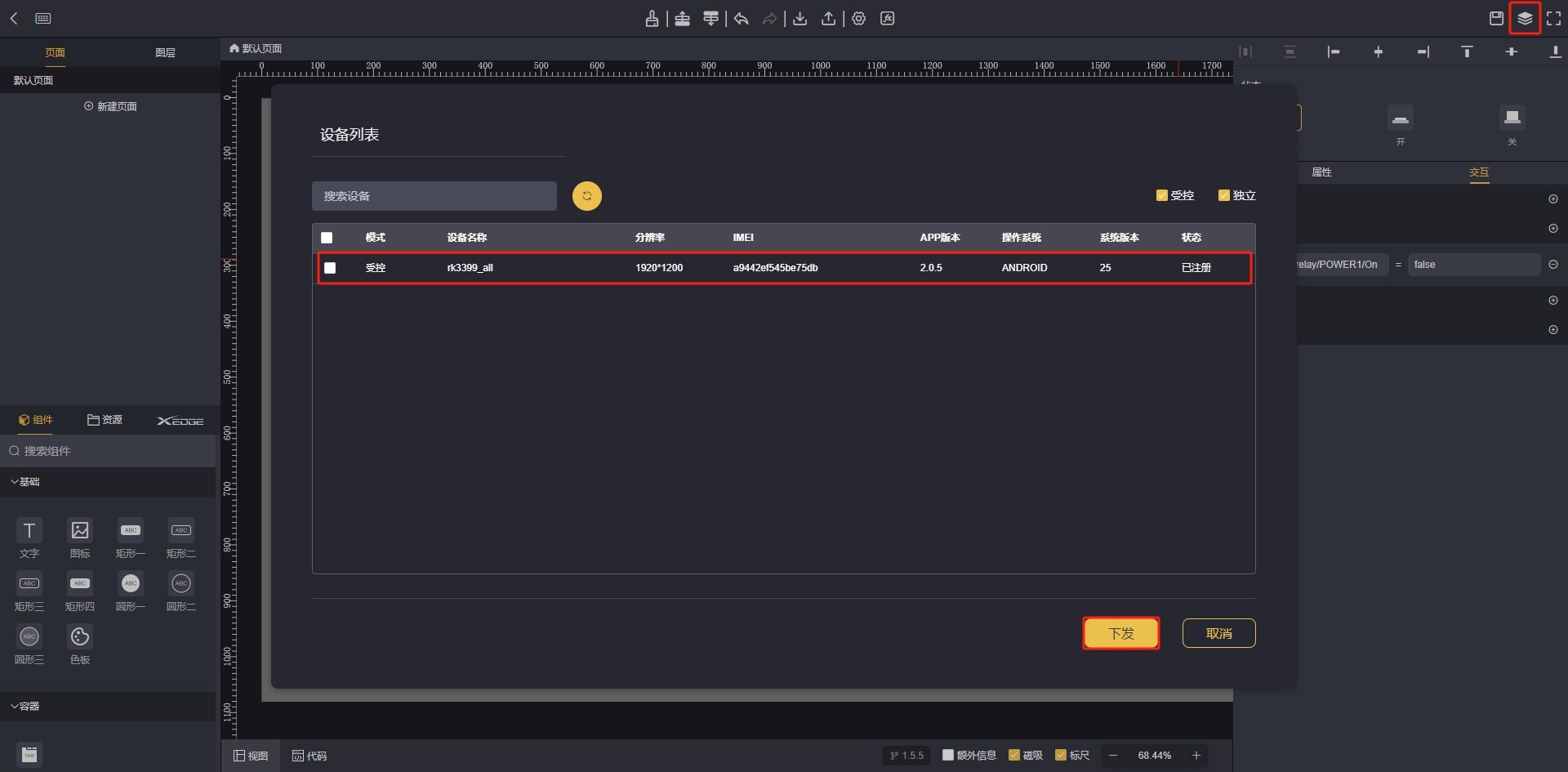

9. 下发布局至设备即可控制灯光开启和关闭
